產品簡介

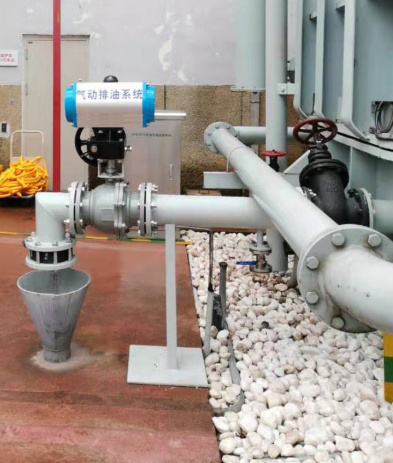

根據電力系統規范，大中型變壓器在發生重大故障出現燃燒風險時，應將變壓器內部絕緣油迅速排放到事故儲油池。通過總結原有產品問題和研究國內外先進技術，借鑒消防領域成熟的氣動控制技術和爆破片技術，研制開發了一種變壓器事故氣動排油系統，在變壓器排油管路上設置氣動球閥和密封膜片，通過遠程氣動開啟密封膜片和控制氣動球閥，在變壓器出現事故需要排油時實現自動排油。
技術特點
1. 排油系統采用氣動遠程控制，在防火墻安全側控制氣動排油球閥開閉，解決了變壓器嚴重故障需排油時人工開啟排油閘閥的風險問題。
2. 采用氣動排油球閥+密封膜片，相當于在閥門后端增加蓋板，設置了第二道密封防線，能完全確保排油管路密封可靠。
3. 控制氣源設置兩道開啟閥門，排油步驟設置為先開密封膜片，后開主排油閥，完全確保系統開啟的可靠性。氣動球閥可增設手動功能，可人工開啟和關閉，使排油系統更安全。
4. 氣控管路均由斷電狀態下出氣口與大氣相通的二位三通電磁閥控制，確保裝置不啟動時，所有控制管路在變壓器正常運行時，閥后氣控管路均無氣壓，徹底排除誤動風險。
5. 采用電動+氣動組合控制，有效解決了控制繼電器的抖動問題，確保排油閥動作迅速、安全、可靠。
性能指標
1. 氮氣瓶容量：4~40L
2. 氮氣瓶內氮氣貯存壓力：8～15MPa（20℃）
3. 氣動球閥開啟壓力：0.05～0.5MPa
4. 爆破片開啟壓力：≤0.3MPa
5. 工作溫度范圍：-40~60℃
6. 系統電源：兩路獨立的220或110V電源（交流直流根據用戶需求確定）。
7. 排油管路直徑：DN100mm、DN150mm，可根據變壓器油重和用戶需求選定。
注：產品可根據客戶要求進行設計制作。
設計選型
在設計規范中明確以下要求：采用氣動排油系統，排油管路端口爆破膜片密封，可隨時開閉排油管路閥門。
型號選擇
1. 用戶需提供變壓器容量，使用地區最低環境溫度。
2. 根據變壓器油重和原事故排油閥門口徑與用戶溝通設計排油管路。
3. 可根據用戶需求設計裝置啟動模式（自動、手動）和啟動條件（接收反饋信號）。
